插入式熱式氣體質量流量計直接測量質量流量，無需溫度和壓力補償，測量方便、準確、可得到氣體的質量流量或標準體積流量。傳感器部分由兩個基準級鉑電阻溫度傳感器組成，采用橋式環路，一個傳感器測量流體溫度，另一個傳感器為加熱元件，維持高于流體溫度的恒溫差，即氣體流過加熱元件時將熱量帶走，帶走的熱量與氣體的流速和氣體的密度成正比。為了保持兩個溫度傳感器的固定溫差需要電路對加熱元件提供更多的功率，電路中輸出功率的大小與流體的質量有關，由此測量流量。

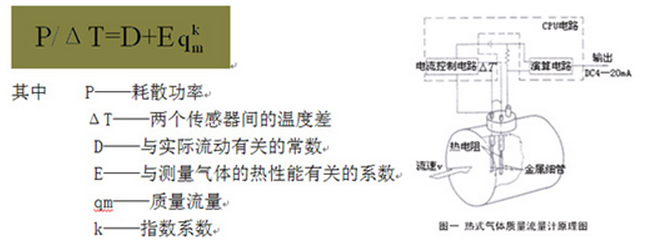

工作原理：

    熱式氣體質量流量計是基于熱擴散原理而設計的，從外觀上看熱式氣體質量流量計有兩個直徑Φ3 左右的不銹鋼棒，這兩個鋼棒就是流量計的傳感器。工作時，一個傳感器不間斷地測量介質的溫度T1，并作為惠斯登電橋的一側，我們稱為測溫傳感器；另一個傳感器作為惠斯登電橋的另一側，自加熱到高于介質溫度到T2，它用于感測流體速度，稱為速度傳感器。該溫度ΔT=T2-T1，T2>T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2 溫度下降，若要使ΔT 保持不變，就應該提高T2 的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。
    恒溫差熱式氣體質量流量計不但不受溫度影響，而且不受壓力的影響，熱式氣體質量流量計是真正的直接式質量流量計，用戶不必對壓力和溫度進行修正。

具有如下技術優勢：
1. 真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量。
2. 寬量程比，可測量流速高至100Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。
3. 抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
4. 安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（請參見安全注意事項）
5. 數字化設計。整體數字化電路測量，測量準確、維修方便。
6. 采用RS-485通訊，可以實現工廠自動化、集成化。

主要技術參數：

l 精度 ：1%讀數±0.5%F.S

l 重復性：±0.2%

l 量程：流速 0.05-90m/s（1/1000以上） 流量可參考價格表上

l 適用壓力：＜3MPa

l 適用介質溫度范圍：-25-120℃，-25-200℃，-25-500℃

l 適用介質：氫氣和乙炔及含水量較大的氣體之外

l 測量桿直徑：φ19（標準）

l 傳感器保護管材質：不銹鋼304、316L

l 耐腐蝕性測量桿和傳感器表面處理：噴涂聚四氟乙烯

l 變送器外殼：壓鑄鋁

l 供電：24VDC、220VAC雙供電，全中文顯示

l 輸出：4-20mA  485、 （Hart和4-20MA同時有）

l 現場顯示：全中文顯示、沒有不帶顯示的

l 氣體轉換系數設定范圍：0-9.999

l 供貨類型：分體結構——變送器+流量積算儀（熱式專用）

l 一體化結構——儀表本身帶流量積算儀

l 供貨結構：插入式法蘭短接和插入式法蘭底座(適合高溫250度以上)和管道式（10-80口徑為常規的）80以上建議用插入式的

l 防護標準：IP65  IP67

l 電纜出線孔：G1/2（分體）和M20×1.5（一體）

l 使用壽命：5年左右

l 防爆等級：ExdⅡCT4

連接方式及規格：

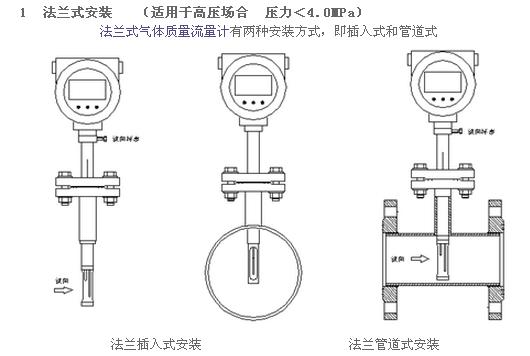

1、螺紋連接、法蘭卡裝、法蘭連接：DN10～DN50。

2、法蘭卡裝、法蘭連接：DN10～DN2000。

3、插入式：DN80～DN2000。

插入式熱式氣體質量流量計選型建議：

根據智能流量計系列之熱式氣體流量計的結構特點，分類為插入式、管道式兩種。

    插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，*后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～6000mm。

管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。管段式傳感器適用管道直徑：DN10～2000mm。

應用場合：

所有生產和使用熱式氣體的現場。

測量范圍：

    為了方便選型，我們將熱式氣體的標準體積流量簡單的定義為標準狀況（1個標準大氣壓和20度）下的體積流量。

壓力：
插入式：34.5Bar(500psi)
帶測量管式：以NPT連接為例34.5Bar(500psi)
注：以上為38℃條件指標
更高耐壓要求向工廠查詢
溫度：
標準傳感器：-40~121℃
中溫傳感器：0~204℃
高溫傳感器：0~343℃
電子單元：-40~70℃無顯示　-20~60℃有顯示
注：0.25"和0.5"管道式無高溫傳感器
供電：
標準24VDC，±10%，0.5A
可選85-250VAC，50/60Hz,25W功率。
輸出：
*兩路隔離4-20Ma，一路瞬時流量，一路溫度；
*100Hz,10隔離脈沖流量輸出
（脈沖輸出端子可用作隔離報警輸出）
*RS485接口，Modbus,Profibus-DP,Devicenet和Ethernet協議可選。
理性物能：
傳感器材質：
316ss標準；Hastelloy C276可選。
外殼：
防護等級：NEMA 4X，（IP66）
危險區域：II區I級B，C，D組
電纜：
分體式：5芯屏蔽電纜，線規22 AWG，*長30米。
輸出信號：推薦2芯屏蔽電纜，線規22 AWG，*長1000米。

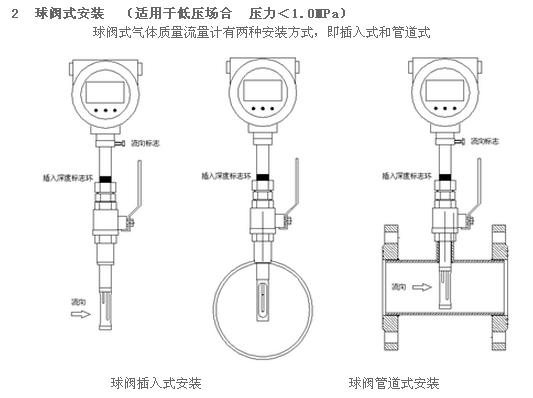

可插拔球閥組件：
低壓組件：耐壓4.1Bar(60 psig)
高壓（曲柄）組件：NPT 41Bar(600 psig)
ANSI 150 & ANSI 300

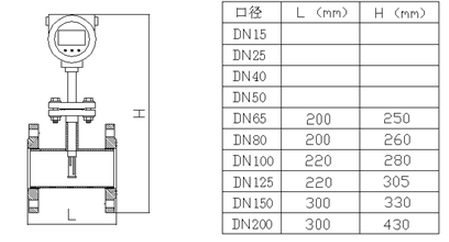

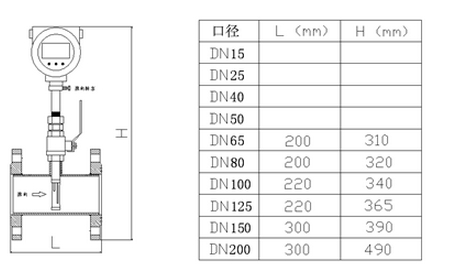

結構：

插入式熱式氣體質量流量計選型：
