熱式氣體質量流量計是基于熱擴散原理而設計的流量儀表。熱式氣體質量流量計是一種無須壓力、溫度補償，就能方便地檢測在管道中流動的天然氣、空氣、氫氣、氧氣、氯氣、氦氣、氬氣、氨氣、沼氣、煤氣、煙道氣和（除乙炔氣）等氣體的質量流量測量及監控理想儀表。利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量呈一定的比例關系。該系列流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度,當流體流動時,兩者之間的溫度差與流量的大小成線性關系，再通過微電子控制技術，將這種關系轉換為測量流量信號的線性輸出。

       熱式氣體質量流量計根據熱效應的金氏定律,加熱功率P、溫度差△T（TRH-TRMG）與質量流量Q有確定的數學關系式。 P/△T=K1+K2 f(Q)K3 K1、K2、K3是與氣體物理性質有關的常數。獨特的溫度差測量方式克服了采用恒溫差原理的熱式氣體質量流量計測量煤氣流量時因煤氣中含水、油和雜質而造成的很大的零點漂移，導致無法測量的弊端。它也可以用于測量濕氣體的質量流量，如礦井下瓦斯抽放、送風，排風系統中的風量（速）的實時檢測。

具有如下技術優勢：
?         真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或者標準體積流量。
?         寬量程比，可測量流速高至100Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。
?         抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
?         安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（請參見安全注意事項）
?         數字化設計。整體數字化電路測量，測量準確、維修方便。
?         采用RS-485通訊，可以實現工廠自動化、集成化。

顯著特點：
■ 安裝方便，維修簡單雙向檢測，防振動
■ 多至8點流量測量
■ 輸出模擬量的校正多點非線性曲線修正
■ 寬量程比100：1
■ 流量與溫度同時檢測，切換顯示
■ 大口徑小流量測量，可做泄露檢測
■ 采用專有技術“雙平衡結構”封裝傳感器
■ 專有高濕、高溫算法，介質溫度可達500℃
■ 直接質量流量檢測，無需溫度壓力補償

應用領域:
工廠壓縮空氣、污水曝氣、焦?fàn)t煤氣、天然氣測量、鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量、火炬氣體測量、液化氣和沼氣測量、氫氣測量、鋼鐵廠加氣測量。

技術參數

熱式氣體質量流量計產品型式：
熱式氣體質量流量計按安裝方式分為：插入式和管段式。 插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1 寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，*后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。
    插入式傳感器適用管道直徑：DN80～6000mm（更大管徑訂貨時說明）。

管段式
管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。法蘭標準符合國標GB/T9119-2000。管段式傳感器適用管道直徑：DN15～2000mm。

   傳感器材質為不銹鋼，管道材質為碳鋼或不銹鋼，特殊材質訂貨時說明。

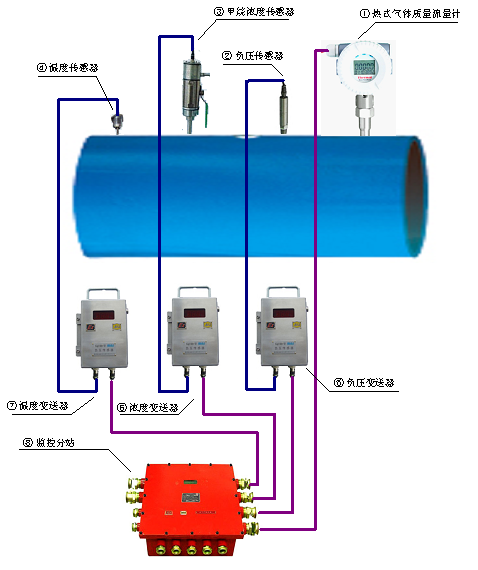

系統構成
熱式氣體流量計測量下限低，使用**保護的**的水霧處理算法，適應瓦斯抽放特殊工況，已在國內多家煤礦井下安裝，用于鉆場瓦斯抽放監測。

熱式氣體流量計：輸出流量信號給遠端的監控分站。

負壓傳感器：監測抽放管路負壓。

甲烷濃度傳感器：監測抽放管路中氣體甲烷濃度。

溫度傳感器：監測管路氣體溫度。

負壓變送器：采集壓力傳感器信號轉換成頻率信號傳輸給遠端的監控分站。

濃度變送器：采集甲烷濃度傳感器信號并轉換成頻率信號傳輸給遠端的監控分站。

溫度變送器：采集溫度傳感器信號轉換成頻率信號傳輸給遠端的監控分站。

監控分站：連接井下光纖環網，有多達4個、8個或16個變送器數據接口，接收各路傳感器型號，并按照一定的格式傳輸給監控中心。

熱式氣體質量流量計性能指標：
1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決于標定流量的范圍）
4、管徑范圍: 15mm～6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不銹鋼、哈氏合金、鈦
11、探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, *大負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（*大20MPa）
21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65
傳感器參數：

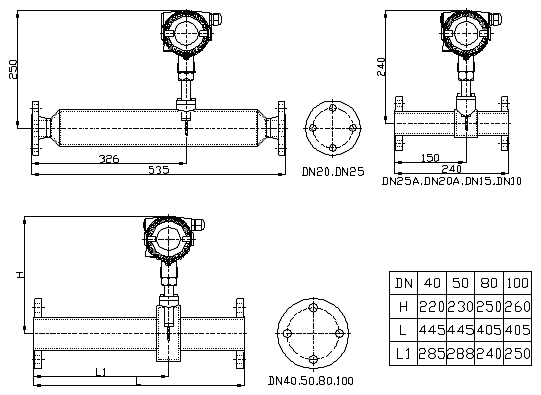

管段傳感器數據表 （螺紋連接）
