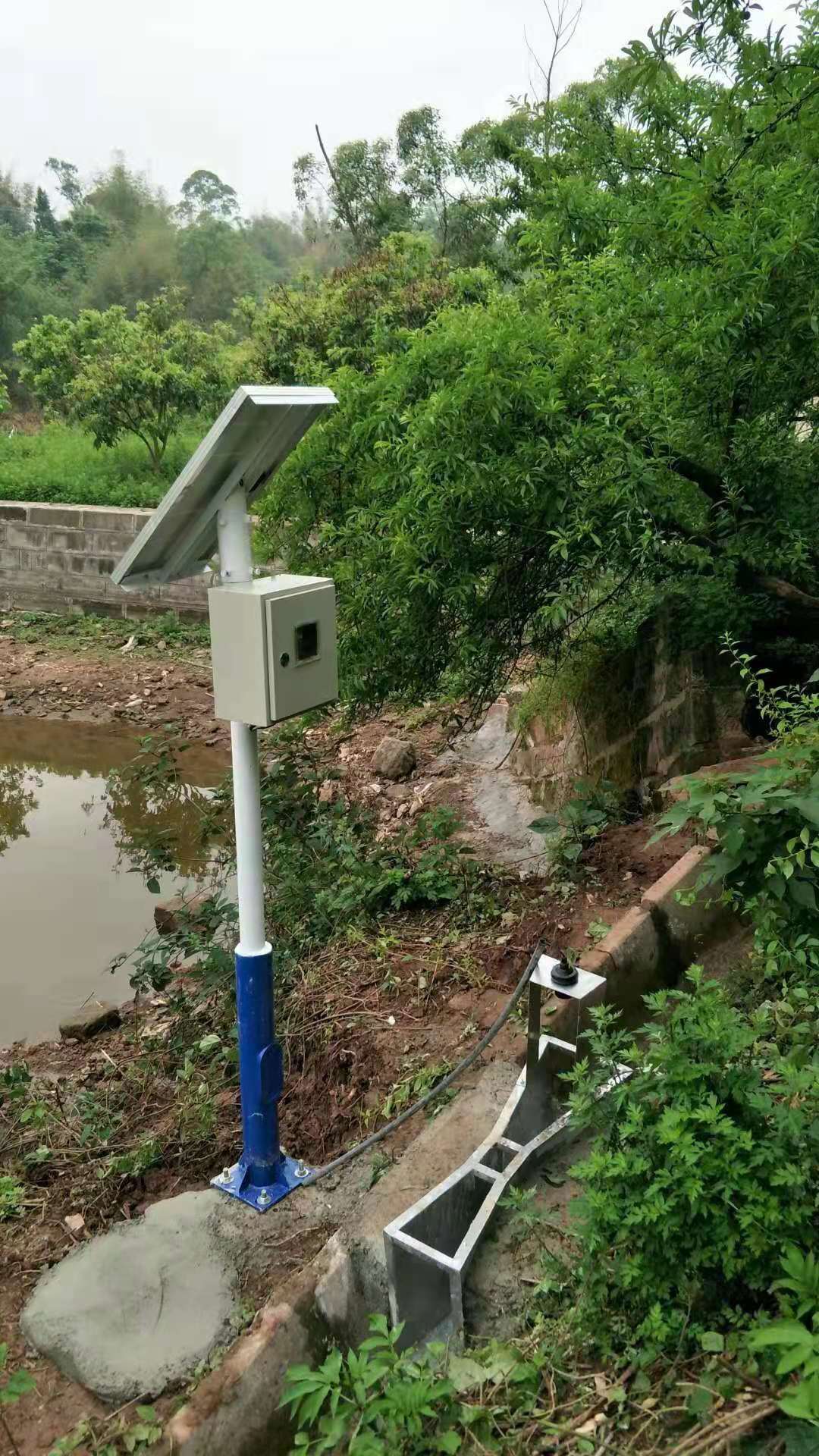

超聲波明渠流量計用于測量明渠內各種流體的流量。明渠流量計具有同介質非接觸測量、節省場地、工作可靠、寬量程比等優點，既可用于污水排放的測量，又適用于農田水利灌溉的用水計量以及舊城區的排水改造工程。主要部件巴歇爾槽（又稱巴氏槽），是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水量，可以比其它形式的儀表，具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器，也可以接調制解調器或無線通訊模塊，實現有線或無線的遠程通訊。

產品特點：

1、可測量非滿管（圓管、蛋形管或其它異形管）流量。

2、可測量渠道（圓形渠、矩形渠或其它異形渠）流量。　　
3、可測量天然的河、溪流量。

4、可測量污水排放渠道或管道（下水道）流量。

5、可測量正向和反向流速和流量。

6、可提供瞬時流量值和累計流量值。

7、輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量。

8、傳感器可在惡劣的現場和污水水質下長期工作。

9、可選配短信或GPRS無線模塊實現遠程遙測。

10、傳感器外殼為聚碳酸酯，防護等級IP68。

11、內置自動溫度補償。

12、盲區可調節，屏蔽探頭附近干擾信號。

超聲波明渠流量計工作原理：

    明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量流經量水堰槽內水流的液位，可以根據相應量水堰槽的水位-流量關系，求出流量。常用的量水堰槽種類。
    超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方（水位觀測點的位置見堰槽構造說明）。探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液(物)面的距離和超聲波經過的時間成比例:
H= CT/2 ; 距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式:  環境聲速= 331.51 + 0.61×溫度
    超聲波明渠流量計由儀表控制探頭發射和接收超聲波。按圖八的過程轉為液位（單位：米）。再通過查水位-流量表，把液位轉成流量（單位可以是：升/秒，或立方米/小時）。
    水位-流量表是存儲在儀表里的一組數據。通過儀表上的按鍵可以向儀表的存儲器中輸入。本儀表的水位-流量表是按相等的液位間隔存儲的。 “累計流量清零時間”的位置上顯示出來。
備注：

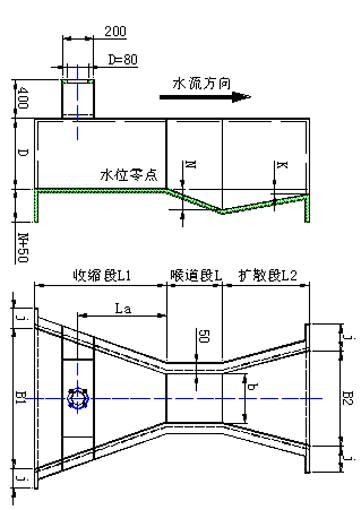

1.符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，
   L2為擴散段，
2.堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3.圓圈位置為探頭安裝位置示意圖

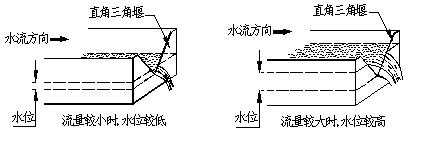

                        備注：（測量水堰槽把流量轉成液位）

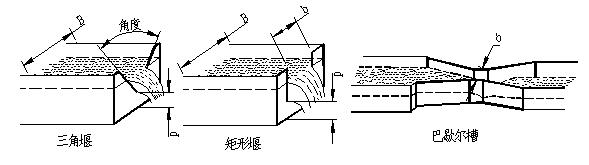

                        備注：（常用的量水堰槽種類）

技術參數：

超聲波明渠流量計巴歇爾槽外形尺寸和流量范圍：

超聲波明渠流量計外形尺寸：

備注：

1.符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，

   L2為擴散段，

2.堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m

3.圓圈位置為探頭安裝位置示意圖

5.1、常用規格尺寸：（單位：mm）

5.2、成品尺寸：
