磁性浮子液位計適合各種具有腐蝕性液體介質的液位測量，表體采用不銹鋼，內襯四氟管。適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用**的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。采用特種不銹鋼、耐腐塑料和防腐技術處理工藝，使其適應各種強腐蝕性介質液位的測量。側裝式磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量。
磁翻板液位計是采用襯聚四氟乙烯（PTFE）工藝，把PTFE內襯在**不銹鋼材料內壁，使用了PLC溫控燒結加工技術，將四氟乙烯燒結在接觸介質的保護管、浮球及連接裝置的金屬表面，使液位計接液部分全部采用聚四氟乙烯與介質隔離，從而達到防腐要求，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。
磁翻板液位計是氫氟酸等強腐蝕性介質液位測量的選擇。磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。液位計是根據磁性原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。
磁翻板液位計的要是重新投用液位計浮子的話得把液位降到0.通常是磁轉子卡了，發現情況后可以看下顯示器是否已經損壞，是不是被混進異物。如果沒有，那么就說明是浮子卡。用磁棒在筒壁上感應一下，確認浮子的位置，確認浮子沒卡，然后將磁浮子的下部分刷成紅色翻柱，以上為白色翻柱，若客戶還不放心，可打開排污閥先排放，排放后重新投用。
磁翻板液位計特點：
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
磁性浮子液位計技術參數：
測量范圍：0-150-6000mm（大于6000mm可協商訂貨），**度：±10mm
介質密度：0.4-20g/cm3，介質密度差：≥0.15g/cm3
工作壓力：-0.1-42MPa
工作溫度：-160-450℃
連接法蘭：法蘭通徑為DN20-DN150，法蘭標準采用化工部HG20592-97法蘭標準，其它法蘭標準請用戶在訂貨時注明。
環境振動：頻率≤25HZ，振幅≤0.5mm。
法蘭材質：碳鋼、304、316L
跟隨速度：≤0.08m/s
介質粘度：≤0.04Pa
主導管材質：1Cr18Ni9Ti、304、316L、PP、PTEE,304不銹鋼內襯PTEE。
主導管直徑：￠48、￠57、￠62mm。
磁翻柱材質：≤80℃：ABS塑料，≥80℃：陶瓷或金屬。
顯示器材質：≤80℃：ABS塑料，≥80℃：鋁合金。
安裝方式：垂直安裝。
排污閥：球閥，針型閥。

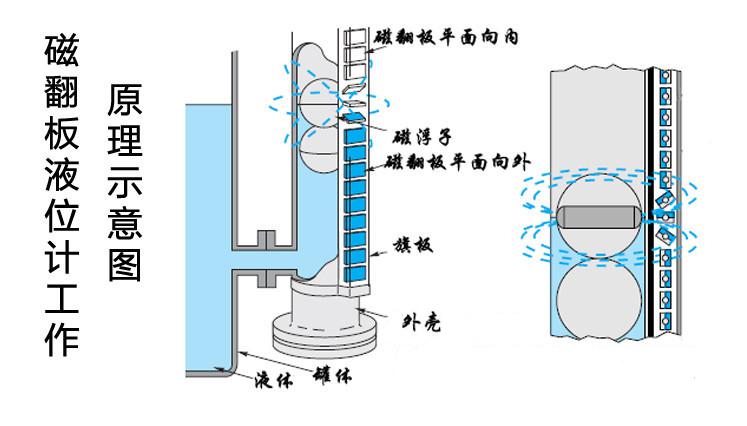

磁翻板液位計是利用其內部的磁性浮子隨著液位變化產生的磁位移，使得液位視窗內的紅白磁翻柱作相應的推轉（180℃）來指示液位的高度，當浮子上升時，磁翻柱由白色轉為紅色，當浮子下降時，由紅色變?yōu)榘咨t色始終表示液位的高度。采用**的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。
磁翻板液位計以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用**的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。側裝式內襯型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。燒堿液位計用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。
磁性浮子液位計選型：
XT-UHZ | 系列磁翻板液位計 | 規格系列型號 | ||||||||
1 | 磁翻板指示 | |||||||||
2 | 磁翻板指示-遠傳輸出 | |||||||||
a | 基本型 | |||||||||
b | 保溫型（夾套型） S防霜型 R電伴熱型 | |||||||||
c | 插入型 | |||||||||
d | 耐腐型 | |||||||||
e | 插入保溫型 | |||||||||
f | 插入耐腐型 | |||||||||
g | 保溫耐腐型 | |||||||||
1 | 無報警 | |||||||||
2 | 帶1只報警點 | |||||||||
3 | 帶2只報警點 | |||||||||
4 | 帶3只報警點 | |||||||||
5 | 帶4只報警點 | |||||||||
5 | 不銹鋼 | 主體材質 | ||||||||
6 | 防腐鋁 | |||||||||
7 | 鈦 | |||||||||
8 | PVC | |||||||||
9 | 四氟包裹 | |||||||||
A | -40-0℃ | 工作溫度 | ||||||||
B | ≤80℃ | |||||||||
C | ≤100℃ | |||||||||
D | ≤150℃ | |||||||||
E | ≤300℃ | |||||||||
F | ≤350℃ | |||||||||
G | ≤480℃ | |||||||||
a | 0.6 Mpa | 實際工作壓力 | ||||||||
b | 1.0 Mpa | |||||||||
c | 1.6 Mpa | |||||||||
d | 2.5 Mpa | |||||||||
e | 4.0 Mpa | |||||||||
f | 6.3 Mpa | |||||||||
g | 10 Mpa | |||||||||
h | 16 Mpa | |||||||||
i | 22 Mpa | |||||||||
j | 32 Mpa | |||||||||
l | 介質比重(g/㎡） | |||||||||
l | 測量長度 | |||||||||
l | 輸出信號 4-20mA… | |||||||||
磁翻板液位計安裝與維護
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
