法蘭卡裝式渦街流量計嚴格遵循可靠性進行設計，采用簡化的設計方案，全系列產品零部件實現高度的通用性和互換性；電路組建選用具有高可靠性的新型元器件，整機可靠性指標顯著提高。該產品主要用于工業管法蘭卡裝式渦街流量計流體的流量測量,如氣體、液體、蒸氣等多種介質。特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小，儀表參數能長期穩定。渦街流量計采用電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的測量儀器。

特點：

1. 采用國家標準JJG1029-2007設計，測量方式采用內藏式，性能更穩定，測量更精確。

2. 所有規格本體采用一次鑄造成型，減少了因焊接三角柱而產生的變形，提高了渦街信號的穩定性。

3. 渦街信號的轉換采用數字信號處理技術(DSP)，突破了傳統的模擬方法處理渦街信號的局限性，提高了渦街信號的檢測靈敏度，大大提高了渦街流量計的抗震性能和量程范圍。

4. 無可動部件，運行可靠，性能較好，使用壽命長。
5. 測量被測流體，不直接接觸傳感器，性能穩定。
6. 輸出信號是與流量成正比的脈沖信號或輸出4~20mA標準電流信號。
7. 壓力損失較少，故比差壓流量計具有節能特點。
8. 測量量程比大，可達1：10。
9. 結構簡單而牢固，安裝方便，維修費用少。

法蘭卡裝式渦街流量計工作原理：

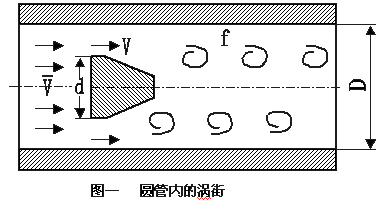

       渦街流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

法蘭卡裝式渦街流量計技術指標：

1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s　 氣體4～35mm/s   蒸汽7～70m/s
5、被測流體溫度：-40℃～+350℃
6、被測流體壓力：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11、環境溫度：-20℃～+55℃（特殊要求定貨說明）
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

法蘭卡裝式渦街流量計選型：
